트라고 전자제어 에어 서스펜션 시스템

김인호KIH 2008. 5. 26. 16:35

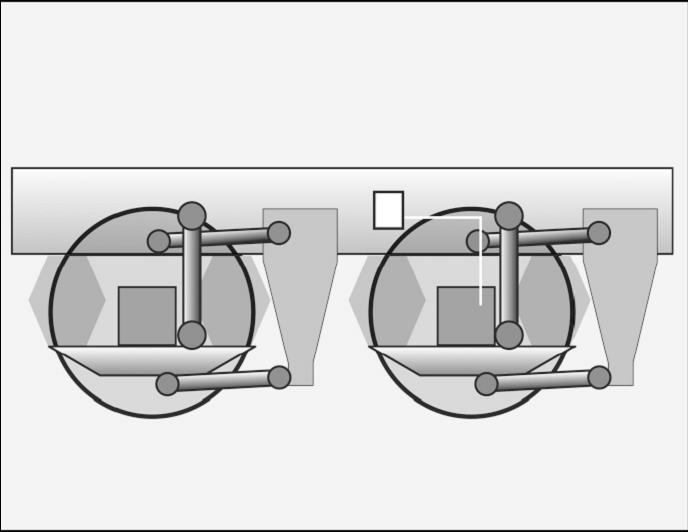

전자제어 에어 서스펜션 시스템(ECAS)

차고센서와 에어 스프링 압력 및 운전자의 스위치조작을 감지하여 에어 스프링의 높이 및 압력을 감
지하는 장치로써 아래와 같은 여러가지 편의성을 제공 합니다.
1. 화물 중량에 관계없이 차량 높이를 조절함으로 안정적인 주행 조건을 제공 합니다.
2. 한 스프링 적용 차량에 비해 타이어 및 노면에 작용하는 힘이 작아 타이어 수명 증대와 도로의
파손도 줄여 줍니다.
3. 정지시 및 시속 30km 이하에서 리모컨으로 차량 높이 조절이 가능함으로 신속한 트레일러 탈
, 부착 및 화물 적하차, 낮은 높이 교량 통과가 용이합니다.
4. 에어 스프링 적용 차축의 축하중 표시가 가능함으로 과적 예방에 효율적 입니다.

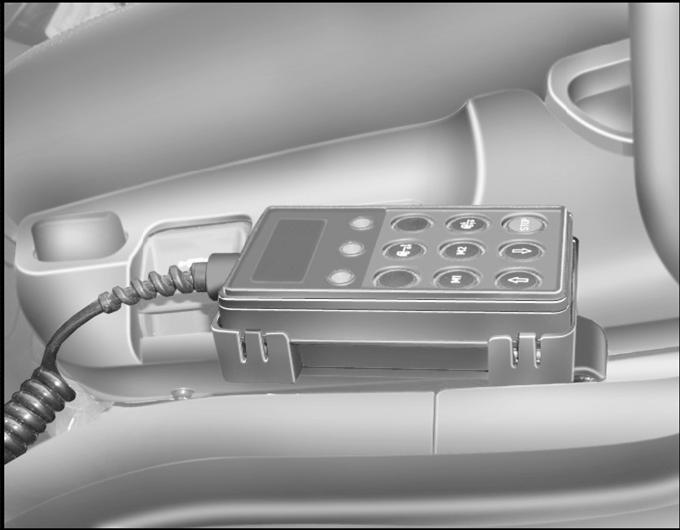

▶ ECAS 리모컨 사용 방법
1. 작동 선택 스위치
스위치(1)를 누르면 작동 표시등 (2)이 점등되며 다시 누르면 작동 표시등이 소등됩니다.

2. 메모리1,2스위치(M1(3) ,M2(4) )
저장된 메모리로 차고를 지정코자 할때 사용합니다. 메모리 저장방법은 아래 정지 스위치 설명을 참조 하십시오.
3. 정상 주행 차고 복원 스위치(5)
ECAS ECU에 저장된 주행 높이로 변경할때 사용 하십시오.
4. 상승/하강 스위치(􄭛�����(6) / 􄭜�����(7) )
차량의 높이을 상승 또는 하강 시킬때 사용합니다.
5. 정지 스위치 (8)
-STOP 스위치를 누르면 ECAS 동작이 중단됩니다.
-STOP 스위치를 누른 상태에서 M1또는 M2스위치를 누르면 현재 상태의 차고 높이가 저장됩니다.
6. 시동키를「OFF」하고 5초 이내 STOP 버튼을 누르면 저장된 시간동안 자동 또는 수동으로 차량의 높이를 조정 할수 있습니다.







== 주 의 ==

􄤎����� 시동을 끄고 4시간 동안 작동을 할수 있으나 배터리의 방전이 될수 있습니다. 주의하십시오.
􄤎����� 차량 시동을 끄고 화물을 적, 하차시 시동OFF 후“5초”이내 ECAS 리모컨의 STOP버튼을 눌러 차량자세 자동 조정 기능이

작동된 후 화물 적, 하차 하십시요.



▶ 운행시 주의사항
1. 차고가 정상 주행 높이가 되도록 한 후 출발하십시오.
2. 시동시 또는 주행중에 ECAS 표시등이 계속 점등되면 차량을 안전한 곳으로 이동 시키고
폐사의 서비스센터 또는 지정 협력업체 연락를 하시어 정비를 받으십시오.
3. 차고 상태표시등이 점등된 경우 차고 복원스위치를 눌러 정상 주행 높이로 하십시오.
표시등이 소등되지 않고 계속해서 점등되어 있으면, 에어 탱크의 압력을 확인하십시오.
에어탱크의 압력도 이상이 없는데 계속 표시등이 점등되면, 차량을 안전한 곳으로 이동시키고

폐사의 서비스센터 또는 지정 협력업체로 연락를 하시어 정비를 받으십시오.

4. ECAS표시등 및 차고상태표시등이 점등되지 않았는데 차고가 정상 주행 높이가 아닌 경우 챠량을 안전한 곳으로 이동 시키고

폐사의 서비스센터 또는 지정 협력업체로 연락를 하시어 정비를 받으십시오.
5. 멀티 디스 플레이 축중 값은 실제와 다를 수 가 있으므로 단지 참고용으로 활용 하십시오.

적재 상태에서 실제 축중과 디스플레이창에 나타난 축중이 과도한 차이가 나면 폐사의 서비스 센터 또는 지정 협력업체에서
보증을 받으십시오.



▶ 트레일러 탈,부착 및 화물 적,하차 시 주의점
전자제어 에어 서스펜션 시스템은(ECAS)는 프레임 상면고를 ECAS 리모컨의 조작에 의해 조절을 할 수 있습니다.
이 기능은 아래 그림과 같이 트랙터의 경우 트레일러 높이를 커플러에 맞추기 위해 트레일러 랜딩기어를 조작하는 운전자의

수고를 덜어주며, 카고 차량의 경우에는 화물 플랫폼에서 별도의 보조 장치 없이 바로 화물을 하역할 수 있습니다.

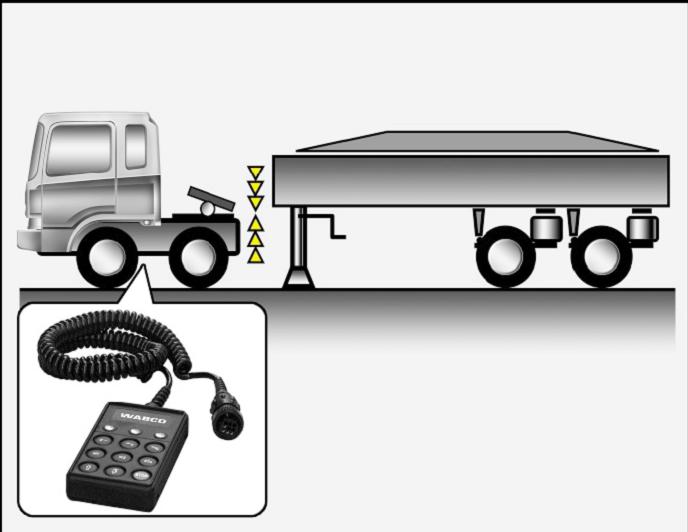

● 트랙터 차량

적재 상태의 트레일러를 커플러 높이에 따른 랜딩기어를 충분히 하향시키지 않고 탈착시 커플러에 가해진 트레일러 무게에

맞춰 높아진 에어 스프링압력에 의해 프레임이 급격 상승되는 경우가 있으므로 적재 트레일러를 탈착시 ECAS 리모컨의 엑슬

하향 스위치를 이용해 차고를 하향하십시요.
이 때 ECAS 리모컨의 M1 스위치로 제어 높이를 메모리하여 사용하시면 편리 합니다.

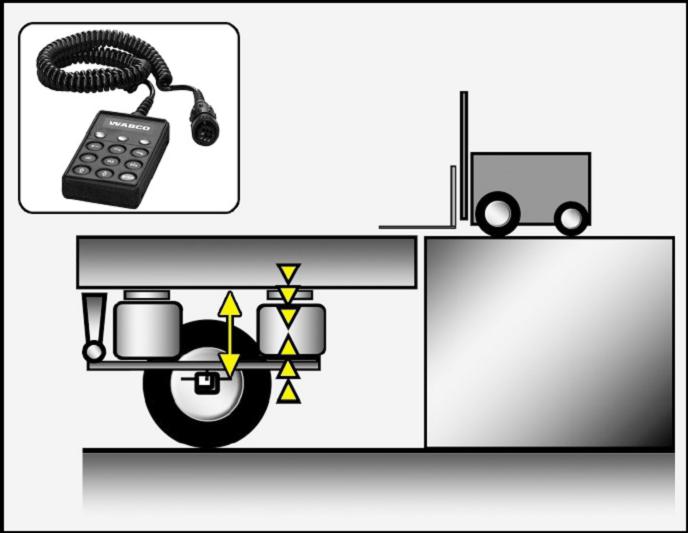

● 카고 차량

카고 차량에 적재된 화물을 크레인을 이용하여 화물을 한꺼번에 하역할 경우에도 에어 스프링 압력에 의해 프레임이

급격 상승되므로 반드시 ECAS리모컨의 차고 하향 스위치를 이용하여 하역 전 차고를 하향하십시요.

시동 OFF 후 5초 이내에 리모컨의 STOP 버튼을 누르면 시동 OFF 후에도 차고제어가 자동 또는 수동으로 작동 됩니다.



== 주 의 ==

프레임이 급격 상승될 경우 AIR 스프링의 빠짐,쇽업쇼바의 파손, 하이트센서의 불량의 원인이됩니다.
